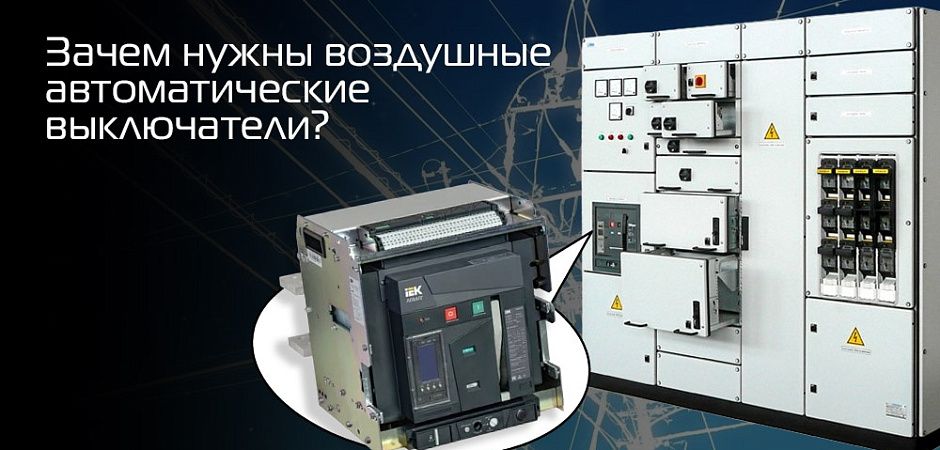

Где применяются воздушные автоматические выключатели?

Воздушный автоматический выключатель – это коммутационное устройство, которое включает и выключает подачу электрического тока в цепи. Используется для защиты линий электропередач от коротких замыканий и перепадов напряжения. Узнаем, как устроены, какими бывают, в чем плюсы.

Внутреннее устройство и принцип работы

Конструкция воздушного автоматического выключателя представлена электромагнитными либо же тепловыми расцепителями, силовой контактной группой и воздушной дугогасительной камерой. В зависимости от модели могут появляться дополнительные элементы, например, дисплей, привод для управления положением контактной группы, который включает и отключает сам автомат.

Важным элементом воздушного автоматического выключателя ВА и других серий является наличие дугогасительной камеры. Размыкание контактов, через которые проходит ток большой силы, часто возникает электрическая дуга. Ее температура достигает нескольких тысяч градусов, из-за чего она практически моментально разрушает как сам выключатель, так и материалы, находящиеся рядом.

Дугогасительная камера – это отсек, в котором высоковольтная дуга рассекается за счет воздушной среды, вследствие чего почти моментально гаснет. Довольно бюджетный, но надежный вариант.

Виды расцепителей

Тепловой расцепитель в конструкции автоматического выключателя разрывает электрическую цепь в том случае, если достигнуто превышение номинальной силы тока, которое спровоцировано не КЗ (коротким замыканием), а иными факторами. Тепловой расцепитель выполнен в виде пластины из двух проводящих материалов с различными коэффициентами расширения при сильном нагреве.

Когда ток большей силы, нежели номинальный, проходит через биметаллические пластины, они изгибаются, что приводит к разъединению контактной группы. Расцепление происходит не сразу по простой причине – нагрев пластин занимает некоторое время, имеет место быть инерционность.

Электромагнитный расцепитель – устройство, которое защищает цепь именно от токов короткого замыкания. В отличие от теплового, он срабатывает практически моментально, на это уходят доли секунды. В итоге цепь сразу отключается от участка, на котором сила тока кратно выше из-за КЗ.

Где используются воздушные выключатели

У воздушных автоматических выключателей широкая сфера применения, которая объясняется их преимуществами – об этом ниже. Вот несколько ситуаций, где могут применяться такие устройства:

• включение, отключение и переключение высокотоковых нагрузок в коммерческих зданиях и на промышленных объектах;
• защита подключенных электрических цепей от короткого замыкания, перенапряжения или иных негативных факторов;
• обустройство электрифицированных участков железнодорожных путей для транспортных средств, включая трамваи, электрички, метро;
• защита подключенных к сети асинхронных электрических двигателей и распределительных трансформаторов от КЗ и перенапряжения.

Жилые и административные здания, электростанции, заводы, шахты, экологически чистые объекты солнечной и ветровой энергетикой – лишь малая часть примеров тех объектов, на которых уместно применение АВ воздушного типа.

Грамотное использование автоматических воздушных выключателей дает возможность защитить электрические сети от сильного и/или продолжительного нагрева, короткого замыкания, и за счет этого значительно продлить срок эксплуатации кабельной системы, исключить риск возникновения пожара из-за обгорания изоляции. В том числе поэтому такие выключатели настолько популярны.

Плюсы воздушных автоматических выключателей

Столь широкая востребованность автоматических воздушных выключателей в промышленности и в коммерческой сфере обусловлено большим рядом преимуществ. В их числе однозначно есть:

• Высокая отключающая способность. Механизм воздушного отключения позволяет быстро прерывать большие токи, что делает устройства хорошим выбором для промышленности.
• Высокая надежность. Преимущество обусловлено прежде всего простотой конструкции. За счет этого риски выхода из строя ниже, а стоимость сервисного обслуживания – меньше.
• Устойчивость к перепадам температур. Воздушные выключатели хорошо противостоят как нагреву, так и охлаждению, которые часто возникают из-за высокой амплитуды мощности.
• Экологичность и безопасность. В конструкции автоматических воздушных выключателей вы не найдете ни масла, ни других химических соединений. Все, что нужно – сжатый воздух.
• Широкие возможности кастомизации. Современные модели позволяют гибко настраивать задержки времени, кривые срабатывания и прочие параметры в зависимости от условий.

По каким критериям надо выбирать выключатель

Цена – это далеко не основная характеристика, на которую нужно обратить внимание при выборе автоматического воздушного выключателя. В первую очередь сделайте акцент на этих параметрах:

Номинальный ток

Максимальное значение силы электрического тока, который пропускает через себя выключатель. Подбирается так, чтобы превышение этого уровня провоцировало моментальное обесточивание цепи в целях безопасности и сохранности всей электросети.

Класс расцепления

Указывается латинской буквой и означает, при каком числе превышений значения номинального тока автоматический выключатель разъединяет контактную группу для защиты электрической сети.

Отключающая способность

Указывает на максимальную силу тока нагрузки, которую может разъединить воздушный выключатель. Чем выше, тем дороже, но лучше, особенно если речь идет о промышленном использовании, где приходится работать с огромными токами.

Скорость срабатывания

Конечно, чем быстрее выключатель ограничит подачу тока к защищаемой электросети, тем меньше риск повреждения кабельной системы и потребителей. Чем чаще происходят перегрузки, тем выше скорость срабатывания должна быть у отключающего устройства, и при этом дороже оно будет.

Количество контактов

Определяет надежность выключателя и максимальную силу электрического тока, который может пропустить через себя устройство. Чем выше нагрузка, тем большее количество контактов нужно использовать для эффективного управления ею.

Номинальное напряжение

Указывает на величину напряжения тока, при котором агрегат сохраняет работоспособность. Обычно указывается диапазоном от минимального уровня до максимума, либо диапазоном, который принимается за оптимальное напряжение тока.

Степень защиты корпуса

Определяет защищенность содержимого выключателя от пыли и влаги. Если планируется эксплуатация внутри помещений, характеристика не так важна, как в случае с установкой устройства в плохо укрытых или же в сильно запыленных локациях.

Количество полюсов

В однофазных сетях принято использовать выключатели с одним или двумя полюсами. В трехфазных – с тремя или большим количеством полюсов в зависимости от типа электросетей, в которую включается устройство (TN-C, TT, IT и TN-S соответственно).

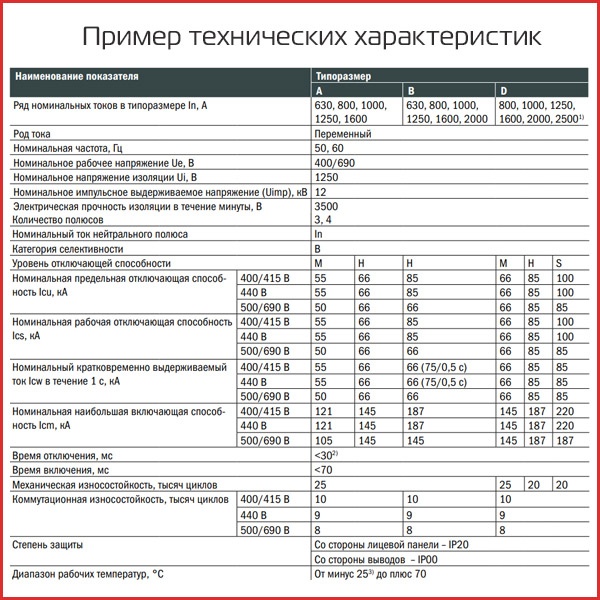

Не меньшую роль играют такие характеристики, как номинальное напряжение изоляции, диапазон установки тока расцепления, наличие встроенного моторного привода, комплектность, габариты и вес устройства. Все это нужно учитывать и опираться на условия будущей эксплуатации установки.

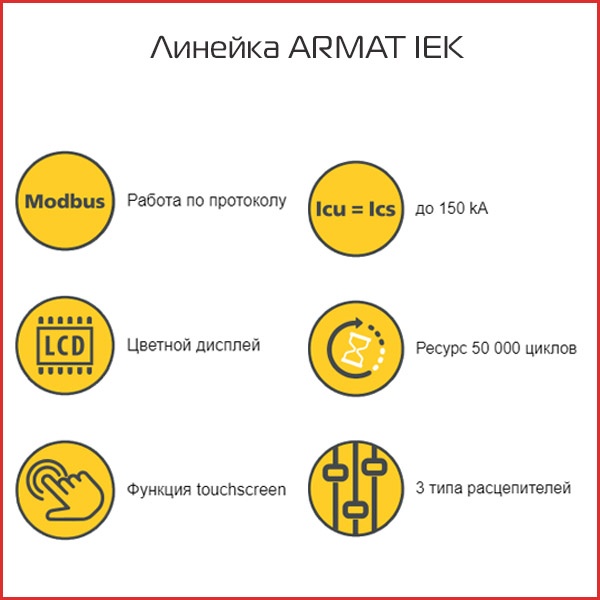

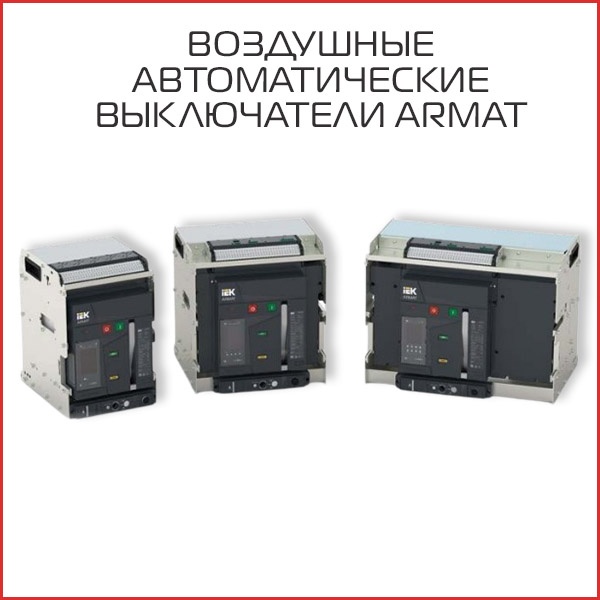

Особенности выключателей ARMAT IEK

• цветной LCD-дисплей с распознаванием касаний;
• 3 типа расцепителей для большей надежности;
• высокая отключающая способность (до 150 кА);
• большой выбор моделей под различный бюджет;
• 100% поддержка сетевого протокола связи Modbus.

Автоматические воздушные выключатели ARMAT IEK имеют ресурс до 50000 циклов, и в том числе поэтому востребованы на промышленных предприятиях и коммерческих объектах. Производитель заявляет о возможности использования устройств для систем связи, ЦОД, энергоснабжения города, высокотехнологичного производства, гражданского строительства, для научных и прочих отраслей.
