Светодиодные ленты – подключаем правильно

Светодиодные ленты – один из самых популярных способов освещения в интерьере. Их применяют в квартирах, офисах, витринах и даже в автомобилях. Чтобы они работали долго и не огорчали вас «артефактами», важно грамотно соединить ее с источником питания.

Речь не просто о том, «куда воткнуть провод». Нужно учитывать напряжение, мощность, тип подключения и, конечно, соблюдать правила безопасности. В этой статье разберемся, как выбрать подходящий блок питания (БП), как подключить его и избежать распространенных ошибок.

Каким может быть питание

Прежде, чем купить светодиодную ленту, определитесь, какое напряжение она должна поддерживать. Если временно отложить в сторону изделия, которые подключаются сразу к сети 220 В, остается два самых популярных варианта, рассчитанных на напряжение 12 и 24 В.

Напряжение 12 В

Светодиодные ленты на 12 В – это самый распространенный вариант на рынке. Их легко найти практически в любом магазине электрики, и чаще всего их используют в домашних условиях для подсветки кухонных зон, мебели, зеркал и декоративных элементов. Они доступны, просты в эксплуатации и не требуют сложных компонентов. Их популярность обусловлена достоинствами:

• Безопасность.Низкое напряжение делает их безопасными для использования в жилых помещениях – даже при повреждении изоляции риск для человека минимален.

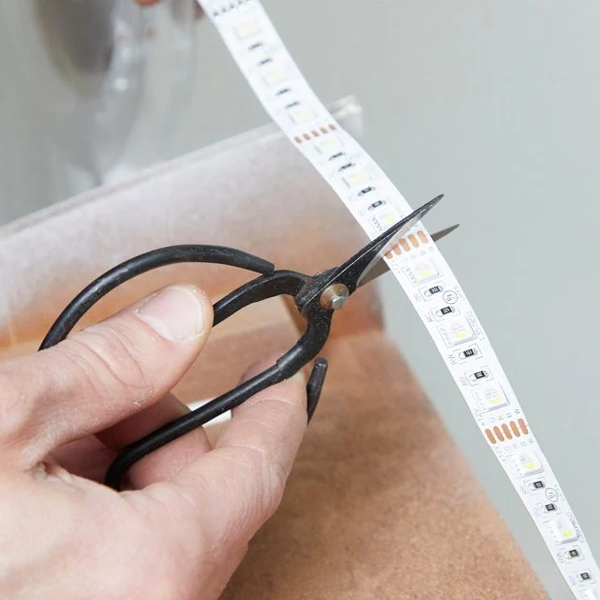

• Простота монтажа. Ленты легко резать, подключать и адаптировать под разные участки, что делает их удобным решением для самостоятельной установки.

Есть и недостатки, например, ограничение длины. При протяженности от 4-5 метров возникает падение тока: светодиоды в конце линии начинают светить тусклее, чем в начале. Из-за этого приходится использовать более толстые провода, прибегать к двухстороннему соединению с источником или дополнять цепь повторителями сигнала. Цена и сложность возрастает.

Напряжение 24 В

Если вы планируете освещать протяженные участки, включая потолочные карнизы, витрины, торговые залы, светодиодное освещение на 24 В – более рациональное решение на фоне моделей под 12 В. Они обеспечивают более стабильную работу и равномерное свечение даже при длине до 10-15 метров, причем без двухстороннего сопряжения с источником питания.

Ключевые преимущества 24-вольтовых моделей, из-за которых они востребованы у покупателей:

• Равномерное свечение на больших длинах. Потери электрического тока минимальны, поэтому светодиоды светят одинаково по всей длине.
• Снижение силы тока. При одинаковой мощности ток в системе ниже, что уменьшает нагрев компонентов и продлевает срок службы.
• Возможность использования проводов меньшего сечения. Это упрощает прокладку проводки, что особенно важно в ограниченном пространстве.

Таким образом, 24-вольтовые модели – это отличный выбор для тех, кто планирует установку яркого и долговечного освещения, особенно в условиях, где нужна большая длина линии.

Как выбрать источник питания

Важно не только учитывать совместимость компонентов, но и купить блок питания для светодиодной ленты, который сможет выдавать нужные параметры тока. Ошибка на этом этапе может привести не только к перегреву и преждевременной поломке, но и к поражению электрическим током. Все это можно избежать, если при выборе смотреть не на цену, а на важные характеристики блока.

Напряжение

Напряжение тока на выходе из БП должно в точности соответствовать напряжению ленты. Ни в коем случае нельзя подключать изделие на 12 В к БП на 24 В – оно перегорит. И наоборот, светодиоды на 24 В попросту не будут нормально светиться от источника, который выдает всего 12 В.

Мощность

Мощность БП должна быть достаточной, чтобы «потянуть» всю подключенную нагрузку. Для этого сперва посчитайте длину отрезка, который вы планируете запитать. Далее узнайте потребляемую мощность одного метра (указана в характеристиках, например: 9,6 Вт/м, 14,4 Вт/м или другое значение). Теперь умножьте длину на мощность на количество метров.

Пример: если у вас 8 метров с потреблением 12 Вт/м, суммарная мощность составит 96 Вт как результат умножения 8 на 12. Однако блок не должен работать на пределе. Берите его с запасом не менее 20-30% от расчетной нагрузки. Это позволит увеличить срок его службы.

Продолжим наш пример: к 96 Вт добавляем еще 30% от этого значения и получаем 124,8 Вт. Это значит, что в этом случае в идеале нужно использовать источник, который стабильно выдает от 125 Вт либо выше.

Тип корпуса

Открытые (вентилируемые) корпуса подходят для установки в помещениях с хорошей вентиляцией и стабильной температурой, например, в электрощитах или мебельных нишах. Они дешевле, но требуют защиты от пыли и влаги.

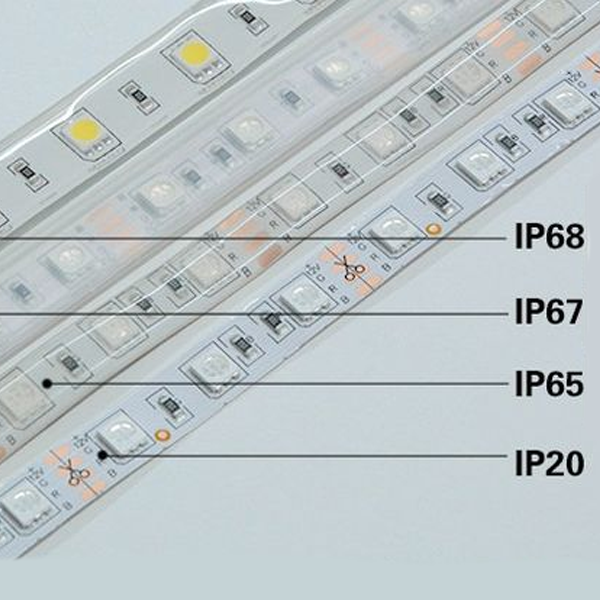

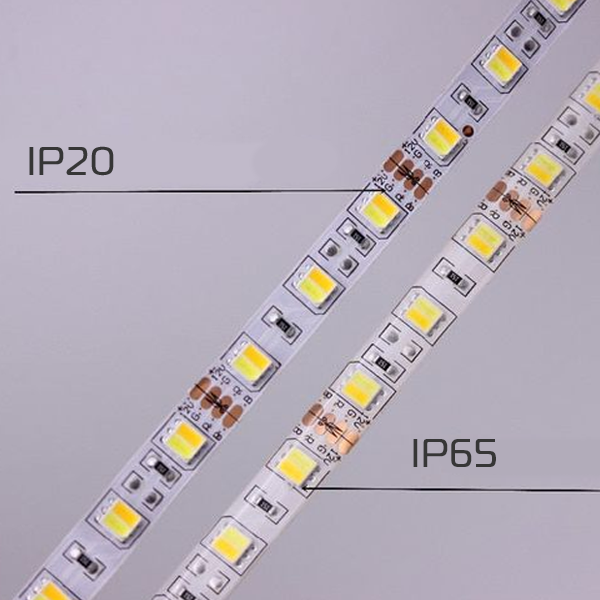

Герметичные (влагозащищенные) корпуса в металлическом корпусе с IP65 и выше можно ставить в ванных комнатах, на кухнях, в наружных вывесках и других условиях повышенной влажности. Они дороже, но сильно надежнее.

Тип соединения

У разных моделей различается способ соединения проводов: это могут быть клеммы, пружинные зажимы, штекеры. Убедитесь, что выбранный вариант удобен вам для монтажа и совместим с другими аксессуарами – контроллерами, диммерами, разветвителями.

Наличие защит

В первую очередь это защита от перегрева, которая предотвращает поломку блока питания при повышенной температуре. Есть еще несколько типов защит, наличие которых обязательно:

• от короткого замыкания;
• от перегрузки;
• от скачков напряжения;

Выбирайте БП от проверенных брендов – это увеличивает шансы получить стабильную работу без неприятных сюрпризов. У известных производителей гарантия длится обычно от 1 до 5 лет.

Как повесить люстру своими руками – лайфхак от профессионального электрика

Перейти к статье

Способы подключения к блоку

После выбора подходящего источника для светодиодной ленты 24 В или 12 В важно еще и правильно соединить его с изделием. Далее рассмотрим популярные варианты монтажа:

• Соединение напрямую через пайку. К выводам припаиваются провода, идущие от блока. Пайка – это плотный контакт, низкое сопротивление и долгий срок службы соединения.

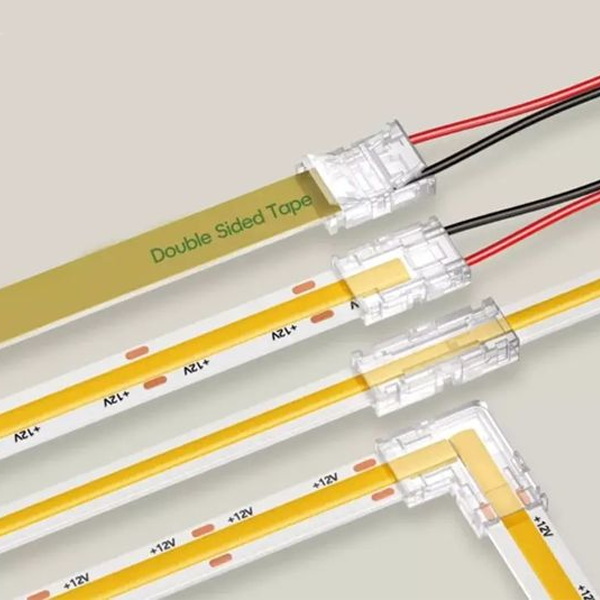

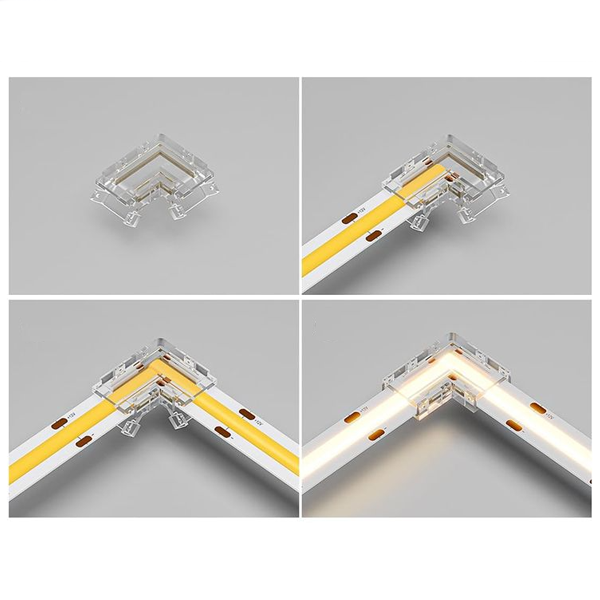

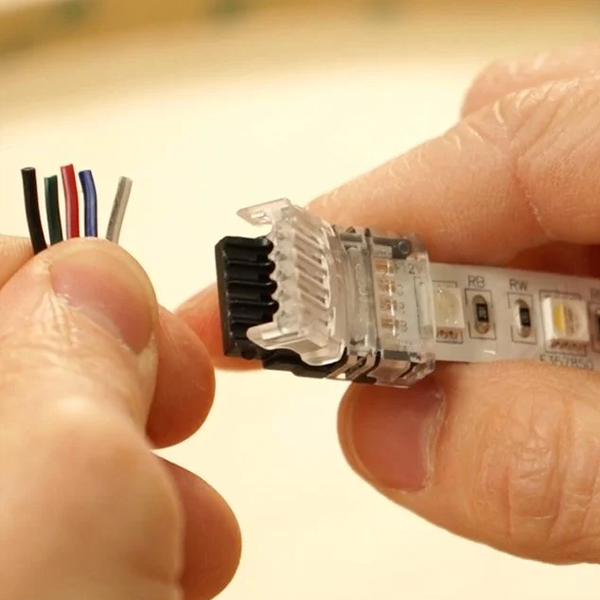

• Использование коннекторов. Удобно, быстро, легко для тех, кто не умеет или не хочет паять. Коннекторы для светодиодной ленты бывают прямые, угловые, с проводами и без, но на них нельзя экономить.

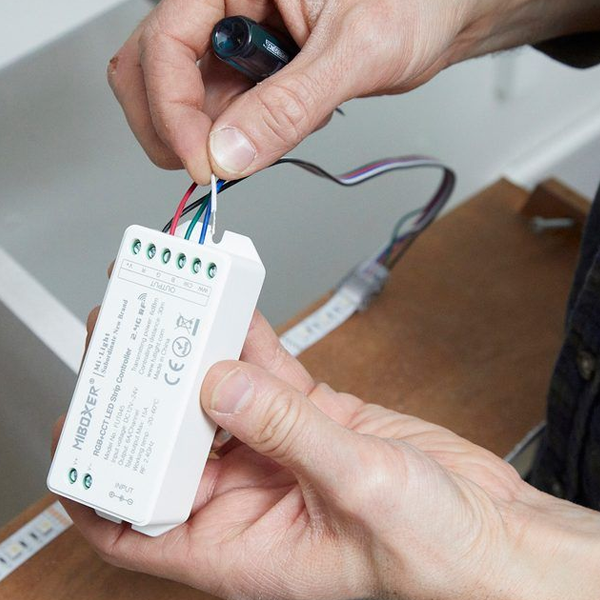

• Подключение через контроллер. Если хотите управлять яркостью или цветом света, между LED и блоком питания надо ставить контроллер (для RGB/RGBW) или диммер (для одноцветных вариантов).
• Использование разветвителей. Если подключаете несколько участков от одного источника, лучше использовать разветвители или параллельное подключение проводов к выходу.

Важно: мощность контроллера и диммера также должна соответствовать общему потреблению подключенного отрезка с запасом в 20-30%.

Безопасность при подключении к 220 Вольт

Работа со светодиодной лентой 220 Вольт – это зона повышенного риска, и любая ошибка при подключении БП может привести к короткому замыканию, пожару или поражению электрическим током. Чтобы этого избежать, следуйте простым рекомендациям:

• отключайте электричество перед установкой LED;
• используйте только изолированные инструменты;
• соблюдайте полярность (фазный и нулевой провода, заземление);
• обязательно используйте заземляющий проводник;
• никаких скруток – только качественные клеммы.

Рекомендуется ставить отдельный автоматический выключатель или предохранитель на линию, питающую БП. Это не только повысит общую безопасность, но и упростит ремонт – в случае замыкания или перегрузки вы не обесточите всю квартиру.

Распространенные ошибки при монтаже

На первый взгляд, монтаж светодиодного освещения кажется простым – приклеил, подключил и готово. Но на практике даже незначительные ошибки могут привести к неравномерному свечению, перегреву, снижению срока службы светодиодов. Вот из-за чего это обычно происходит:

• отсутствие запаса по мощности блока;
• подключение длинного отрезка с одной стороны;
• неправильный выбор сечения проводников;
• экономия на контроллерах и коннекторах;
• монтаж без учета отвода лишнего тепла;

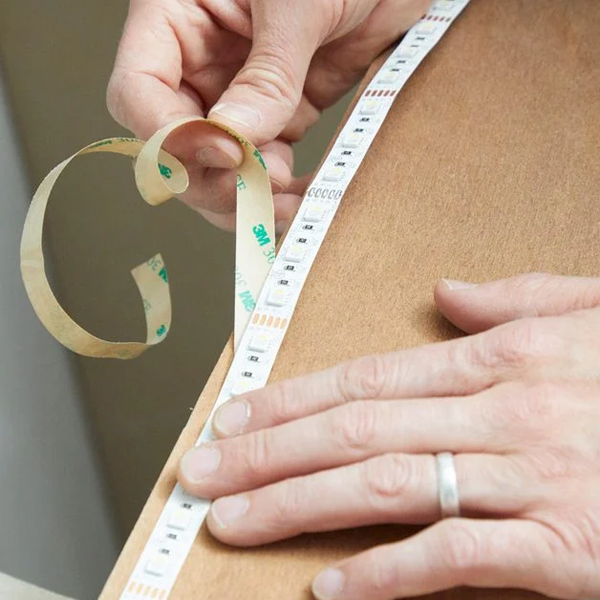

• крепление на неподготовленную поверхность.

Многие начинают монтаж без четкого понимания, где будет блок, как пройдет провод, куда встанет контроллер. В итоге появляются лишние соединения, перегибы, неудобный доступ. Совет: начертите схему заранее, учтите длины, точки подключения, вентиляцию источника мощности.
