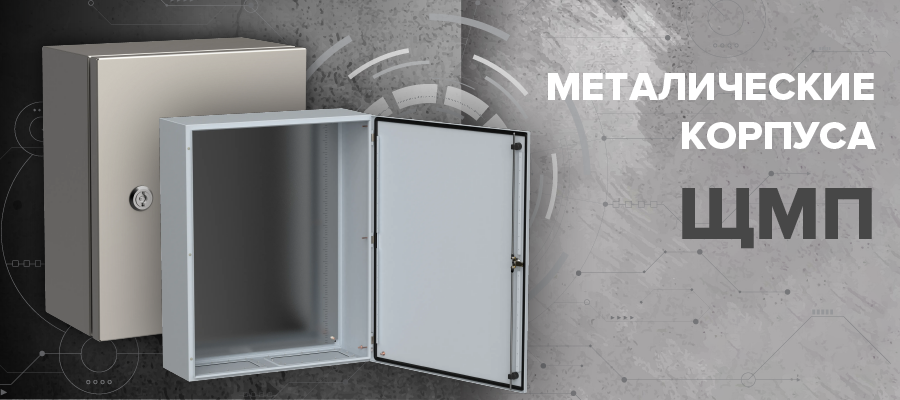

Корпуса металлические ЩМП – особенности и сфера применения

Прокладка силовых и сигнальных сетей на объекте связана с решением широкого спектра задач. Необходимо обеспечить безопасность, защиту от перегрузки, короткого замыкания, токов утечки.

Следует позаботиться о распределении линий, согласно количеству конечных потребителей. Решить эти задачи помогают электрощиты, обеспечивающие защиту, оперативный доступ, контроль энергопотребления и автоматическое отключение электричества в нештатной ситуации.

Щиты с монтажной панелью (ЩМП) предназначаются для сборки электрощитов разного типа. Металлические корпуса подходят для щитов управления, автоматики, распределения силовых линий. Для изготовления изделия может применяться сталь с порошковым покрытием. Если модуль будет эксплуатироваться в условиях повышенной влажности или агрессивных сред, то возможно применение нержавеющей стали.

Какие преимущества дает использование ЩМП

Металлический корпус отличается прочностью, что обеспечивает защиту компонентов от механических воздействий и повреждений. Внутри располагается плоская монтажная панель, на которой закрепляются приборы, переключатели, розетки и прочие компоненты. Установка ЩМП на объекте дает ряд важных преимуществ:

• Значительно сокращается время на сборку и проведение монтажных работ

• Все компоненты удобно помещаются и надежно закрепляются внутри корпуса

• Соблюдается принцип модульности – есть возможность добавлять элементы по мере надобности

• Проводка и компоненты сети защищены от случайного повреждения

• Простой и удобный доступ для проведения техобслуживания и ремонта

• Систематизированное расположение элементов минимизирует риск неправильных соединений

В целях обеспечения дополнительной защиты от воздействия пыли или влаги, корпус металлический может иметь дверцу с надежным контуром уплотнения. Если в качестве уплотнителя используется двухкомпонентный герметик, то изделие получает степень защиты IP54.

К преимуществам также относится высокая пожарная безопасность. Металлический корпус ЩМП препятствует распространению огня, сводя риск возникновения пожара к минимуму. Изделие устойчиво к коррозии и износу, что обеспечивает долгий срок его службы. Аккуратный и лаконичный дизайн металлических щитов позволяет гармонично вписать их в любой интерьер или экстерьер.

Где используются металлические корпуса

Электрощиты встречаются практически повсеместно: в быту, на производстве, в деловых и торговых центрах, на складских объектах и в общественных зданиях. Металлические корпуса с монтажной панелью ЩМП находят широкое применение в различных отраслях промышленности и энергетики. К наиболее распространенным сферам использования относятся:

• Электроэнергетика – распределительные щиты и шкафы управления сетями

• Промышленное оборудование – размещение PLC-контроллеров, электроники, измерительной аппаратуры

• ЖКХ – вводно-распределительные модули в жилых домах, счетчики

• Телекоммуникации – оборудование связи, средства автоматизации и диспетчеризации

• Транспорт – распределительные шкафы для электрифицированного подвижного состава (поездов, трамваев, метро)

Универсальность и надежность конструкции металлических корпусов ЩМП позволяет использовать их в широком спектре промышленных и инфраструктурных задач. Металлические корпуса обеспечивают безопасное размещение и защиту электрического и электронного оборудования.

ЩМП TITAN 5 – инновационные технологии и непревзойденное качество

Корпуса металлические «TITAN», выпускаемые группой российских электротехнических компаний IEK Group, были высоко оценены профессиональными строителями и электриками. Производитель обещал потребителям новый уровень качества. Судя по всему, этого удалось достичь, поскольку поставляемые на рынок ЩМП обладают следующими характеристиками:

• Максимальная степень ударопрочности, соответствующая классу IK10

• Степень защиты от воздействия пыли и влаги IP66

• Повышенная сейсмоустойчивость и стойкость к вибрациям

• Широкий размерный ряд, позволяющий удовлетворять любые потребности

• Наличие перенавешиваемой дверцы для более удобной эксплуатации

• Конструкция рассчитана на показатели тока в 630А

• Высокая степень электробезопасности, защита от поражения током

Выпускаемый под маркой TITAN корпус металлический можно использовать на объектах, находящихся рядом с аэропортами, скоростными трассами и железными дорогами. Диапазон рабочих температур для данного изделия варьируется в пределах от -60 °C до +40 °C. Модели с антивандальной защитой и климатическим исполнением УХЛ1 используются в частных домах, в дачных поселках, гаражных и парковочных комплексах и т.п.

ЩМП TITAN 5 изготавливаются на полностью автоматизированной производственной линии. IEK GROUP располагает укомплектованным цехом в Ясногорске, занимающим площадь порядка 12 000 м². Применение автоматической линии исключает ошибки, связанные с человеческим фактором. Кроме того, при необходимости оборудование можно перенастроить для выполнения заказов по индивидуальному проекту.

Для корпусов, высота которых превышает 500 мм, предусмотрена трехточечная система запирания. Это сообщает конструкции дополнительную безопасность и антивандальные свойства. Кабельный фланец с герметичным уплотнителем не позволяет пыли и влаге проникать внутрь изделия. Разметка монтажной панели упрощает и ускоряет выполнение работ по установке электротехнических компонентов.

Для защиты технологических отверстий от деструктивных воздействий окружающей среды и насекомых производитель предусмотрел резиновые заглушки. Шпильки заземления имеют увеличенную площадку, что обеспечивает более надежный контакт. Есть функция фиксации двери, что упрощает транспортировку ЩМП. Корпус изделия дополнительно обрабатывается грунтовкой перед окрашиванием для достижения антикоррозионной стойкости.

Классификация металлических корпусов

Выбор оборудования для электромонтажных работ во многом зависит от специфики объекта. К щитам, устанавливаемым в подъездах жилых зданий, предъявляются относительно невысокие требования. Другое дело – ЩМП, используемые на производстве (в горячих или запыленных цехах), а также под открытым небом. Помимо прочности и климатического исполнения, металлические корпуса классифицируются по следующим критериям:

• Тип монтажной панели – стационарная, съемная, со специальными крепежными элементами

• Наличие или отсутствие клеммных колодок для более удобного подключения

• Степень стойкости к ударам и механическим воздействиям

• Соответствие производственным стандартам (IEC, EN и прочим)

• Конфигурация – одно- либо двухсекционное исполнение

• Стандартные габариты или индивидуальные размеры под потребности заказчика

Металлические корпуса, степень защиты которых соответствует классу IP54 или выше, обладают желобом многогранной конфигурации. Это предотвращает проникновение воды и грязи внутрь короба при открывании дверцы. Уплотнительные элементы могут быть выполнены из вспененного полиуретана или материала, обладающего аналогичными свойствами.

По назначению корпуса можно подразделить на модели для распределительных устройств (ВРУ, ГРЩ, ЩО), для управления и автоматизации (ШУ, ШАУ). Также современная промышленность выпускает ЩМП для учета и контроля (ЩУ, ЩК) и универсальные модификации для широкого применения. По конструктивному исполнению изделия могут быть напольными или встраиваемыми, но наибольшее распространение получили навесные корпуса.

Купить ЩМП TITAN 5 по выгодной цене

Электрификация требует немалых затрат, особенно если речь идет о масштабном объекте. Желаете приобрести брендовые металлические корпуса без переплаты посредникам? Компания «Анкрон» является официальным поставщиком продукции марки «TITAN» в Республике Беларусь. Мы можем гарантировать своим клиентам своевременные поставки сертифицированных товаров по наилучшей цене.

На нашем складе есть наиболее востребованные ЩМП IP66, ЩРн IP54, ЩРн IP31, ЩРв IP31. Также предусмотрена возможность поставок отсутствующих товарных позиций под заказ, в течение 5-7 дней. Грамотно организованная логистика и налаженные отношения с производителем позволяют нам максимально быстро и качественно удовлетворять потребительский спрос.
