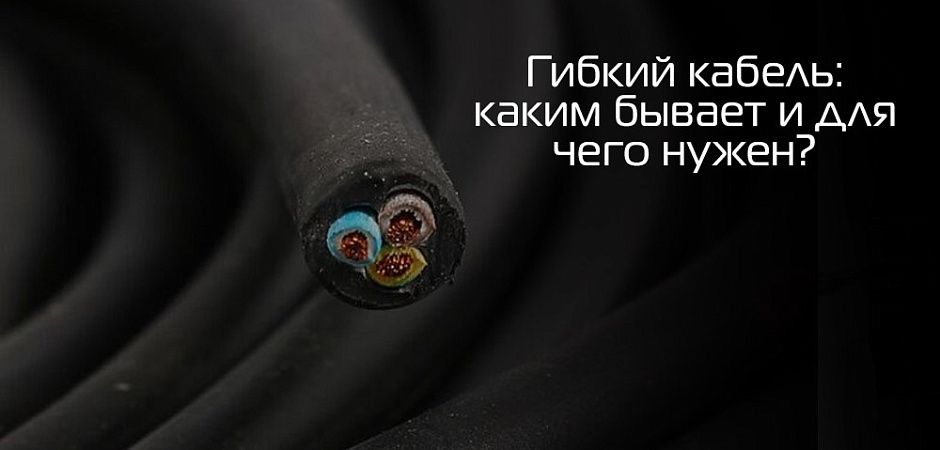

Гибкий кабель: каким бывает и где используется?

КГ, он же кабель гибкий – то, без чего никак не обойтись при обустройстве силовых электросетей. За счет главного преимущества в виде гибкости, провода используются для подключения широкого ряда подвижных механизмов и передвижных потребителей, также для нестационарного монтажа.

Как устроен гибкий кабель

Основу строения гибкого кабеля составляет одна или несколько одновременно медных жил. Они представлены в виде пучка проволок, которые переплетены друг с другом, образуя плотный пучок. Для разделения жил используется тонкая пленка, которая выполнена из термостойкого материала.

Каждая жила имеет отдельную изоляцию, изготовленную из вулканизированного каучука либо из иных материалов на его основе. Цвет изоляционного слоя определяет назначение жилы. Обычно используется следующая маркировка:

• нулевая – синий цвет,

• заземляющая – желто-зеленый,

• фаза – остальные оттенки.

Благодаря такой окраске уменьшаются риски неправильного подключения.

Для объединения всех жил в рамках одного проводника используется внешняя оболочка, которая изготавливается из бутадиенового каучука или термоэластопласта в зависимости от модификации.

Какими бывают кабели КГ

В зависимости от характеристики гибкие кабели делятся на множество подвидов. С одной стороны это преимущество, так как можно подобрать изделие под любые условия эксплуатации и задачи, а с другой – серьезно затрудняет выбор. Коротко рассмотрим популярные классификации кабеля КГ.

По материалу

Большой популярностью пользуется кабельная продукция, оболочка и изоляция которой сделана из термоэластопласта. Это полимерный материал на основе экологичного каучука, который более прочен по сравнению с ПВХ и обычной резиной, отличается стойкостью к истиранию и разрыву. При этом провода с такой изоляцией относительно легкие и устойчивые к атмосферным воздействиям.

От используемого материала зависит, в том числе гибкость кабеля. Он может быть гибким, особой или повышенной гибкости. Какой вариант выбрать, зависит от того, в каких условиях планируется эксплуатация. Если это не просто подвижные механизмы, а очень быстро двигающиеся объекты и потребители, которые двигаются на большое расстояние/угол, требуются провода особой гибкости.

По исполнению

Кабель повышенной гибкости имеет три основных разновидности климатического исполнения:

• Т – Тропический климат. Отличается улучшенной стойкостью к высоким температурам. Этот провод можно использовать в температурном диапазоне от -10°С до +55°С.

• ХЛ – Хладостойкое исполнение. Оптимальный вариант для использования в условиях холода вплоть до -60°С. Максимальная температура несколько ниже, чем у тропического, +50°С.

• У – Умеренный климат. Универсальное решение для использования в большинстве широт за исключением слишком северных и южных, где подходят описанные выше исполнения.

Кроме того, кабельная продукция КГ имеет три типа размещения – 1, 2 и 3. Соответственно, можно использовать кабели на открытом воздухе, под навесом и в закрытых помещениях, в которых нет систем для изменения микроклимата. Таким образом, КГ покрывает большинство потребностей.

По количеству жил

В гибком кабеле количество жил может варьироваться от 1 до 5. Чем их больше, тем больший ток может передать проводник без риска возгорания изоляции и оплавления материала, из которого сделаны жилы. При этом количество проводников напрямую влияет на итоговую толщину кабеля, а чем она выше, тем более жестким получается провод и больше места занимает при монтаже.

Одножильный или многожильный?

Разница между одножильным и многожильным гибким кабелем больше, чем может показаться на первый взгляд. Да, проводник с одной жилой часто кажется более предпочтительным вариантом за счет меньшей цены. Есть у него и другие плюсы – простой монтаж и подключение, повышенная жесткость и лучшая пригодность для работы с высокочастотным током. Есть и недостатки, в числе которых меньшая гибкость (иногда это действительно минус) и более выраженный скин-эффект.

Если недостатки одножильного кабеля типа КГ для вас критичны, рассмотрите альтернативу в виде многопроволочного провода. Он имеет ряд достоинств: повышенная эластичность и гибкость, меньшие потери электрического тока, более высокая надежность. Не обошлось без минусов и тут: в их числе более высокая стоимость и меньшее качество работы в высокочастотных электросетях.

Сферы использования КГ

Гибкий медный кабель нашел массовое применение в самых разнообразных отраслях. Его можно увидеть как в быту, например, в домашней мастерской, так и на промышленном предприятии или на палубе большого корабля. Изделия КГ могут использоваться как в крытых помещениях, так и на условно открытых площадках, оснащенных навесом для защиты от попадания влаги, иных осадков.

Что касается потребителей, которые можно подключить с помощью КГ, их действительно много:

• подвижные зерноочистительные механизмы в сельском хозяйстве;
• электрические инструменты при их подключении к электросети;
• бетономешалки, подъемные и прочие строительные установки;
• переносные электрические генераторы (бензиновые, дизельные);
• держатели электродов для сварочных аппаратов и иного оборудования.

В том или ином исполнении кабель КГ может использоваться в широком диапазоне климатических условий, включая особо жаркую местность с высокой влажностью, а также низкие температуры.

Надо понимать, что кабели типа КГ нельзя использовать для организации стационарной проводки. В случае монтажа не допускается прокладка под землей, однако разрешен монтаж на подвесных тросах. Важно устанавливать провод таким образом, чтобы исключить значительные механические воздействия на его изоляцию, включая сильное провисание, наезд транспортом и ходьба по нему.

Лучший сценарий прокладки гибкого кабеля предполагает его заведение в специальный кабель-канал или, если такового нет, в подходящую по диаметру трубу. В этом случае исключаются риски излишнего провисания провода, его повреждения из-за ветвей деревьев, транспорта или людей.

Достоинства кабелей КГ

Распространенность гибких кабелей различных конфигураций и подвидов объясняется плюсами, с которыми связана эксплуатация таких изделий. Наибольшее значение имеют эти преимущества:

• универсальность благодаря устойчивости к практически любым климатическим условиям, включая 100% влажность воздуха, высокие и низкие температуры;
• увеличенная гибкость относительно других видов кабельной продукции, чем обусловлена простота установки и подключения подвижных электропотребителей;
• возможность использования для соединения с сетью устройств и механизмов, при работе которых создаются продолжительные и сильные вибрации;
• большой ресурс даже при многократном сматывании и наматывании, что позволяет много раз использовать гибкий кабель на различных объектах;
• относительно длительный срок эксплуатации – в среднем производители заявляют о том, что их кабельную продукцию можно использовать в течение 4-х лет;
• устойчивость оболочки к воздействию ультрафиолетового излучения, что делает доступным открытый монтаж без последствий для ресурса изоляции;
• большое разнообразие сечений, длин и прочих характеристик, благодаря чему не составит труда подобрать решение, подходящее под конкретную задачу и условия.

Благодаря своей структуре и физическим свойствам КГ легко укладываются в гибкий кабель-канал, что становится немаловажным фактором при его выборе для более простого и быстрого монтажа.

Конечно, есть и недостатки, хотя их можно назвать скорее ограничениями, чем недостатками. Из-за особенностей строения кабели КГ нельзя использовать при частоте электрического тока больше 400 Гц, при постоянном напряжении выше 1000 Вольт или переменном более 10000 Вольт. Имеется ограничение и по максимальной силе тока потребления – нежелательно превышать уровень 630 А.

Где купить гибкий кабель?

Интернет-магазин электротехнической продукции Ankron.by представляет вниманию покупателей гибкий кабель как с оболочкой и изоляцией из термоэластопласта, так и изделия с защитой на основе холодостойких стирольных полимеров. Всегда в наличии на складе есть кабели сечением от 1,5 до 35 кв.мм. – вам не придется долго ждать отправки и доставки, которая, к слову, осуществляется по всей Беларуси.

Компания Анкрон сотрудничает с проверенными производителями, таких как Щучинский завод «Автопровод». Мы поставляем их оригинальную продукцию по низким ценам. Все товары в полной мере отвечают требованиям ГОСТ. Предлагаем убедиться в этом лично и купить кабели уже сейчас.

Для покупки кабельной продукции добавьте подходящий вариант в корзину и оформите заказ. Если остались вопросы или затрудняетесь с выбором, воспользуйтесь нашей профессиональной консультацией любым удобным для Вас способом.
