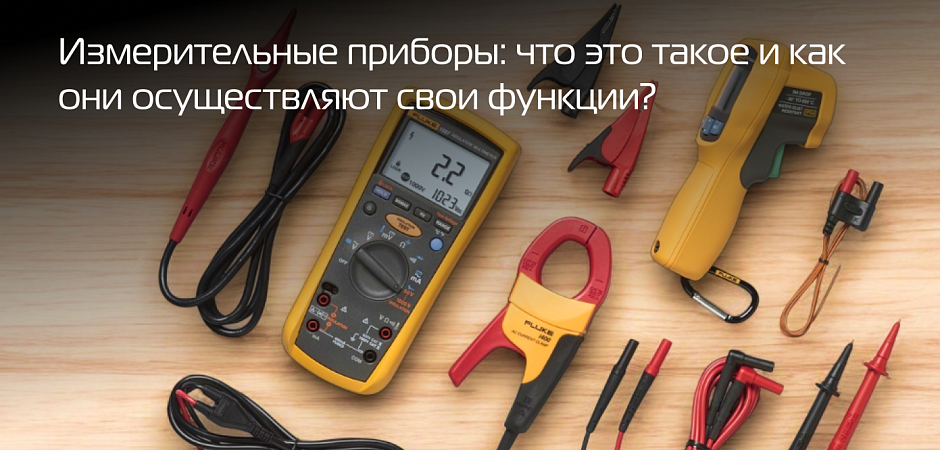

Что такое измерительные приборы и как они работают?

Измерительные приборы – это устройства, используемые в науке, технике и домашних условиях для измерения физических величин. Ими можно измерять ток, температуру, расстояние, напряжение и многие другие параметры в зависимости от того, о каком приборе идет речь.

Такие устройства применяются в самых разных областях: от электроники и промышленности до повседневной жизни. Без этих приборов невозможно точно настроить оборудование, провести качественные измерения или обеспечить безопасность. В связи с этим в этой статье мы предлагаем более подробно рассмотреть эту тему.

Какими бывают измерительные приборы

Измерительные приборы можно разделить на несколько категорий в зависимости от измеряемых величин. К ним относятся:

• Электрические. Измеряют параметры электрических цепей, такие как напряжение, ток, сопротивление (мультиметры, вольтметры, амперметры).
• Тепловые. Используются для измерения температуры, с непосредственным контактом или без него (например, пирометры).
• Оптические. Измеряют расстояние или углы (например, лазерные дальномеры).
• Детекторы. Предназначены для обнаружения различных веществ или явлений (в том числе это детекторы газа, радиации).
• Специальные приборы. Измеряют электрические параметры, такие как индуктивность, емкость и сопротивление (измерители LCR).

У каждого типа есть свои особенности и предназначение, которые надо учитывать перед покупкой и дальнейшим применением. Ниже остановимся на этом подробнее.

Мультиметры

Мультиметр – это универсальный измерительный прибор для определения ряда электрических параметров. Он состоит из цифрового или аналогового дисплея, щупов и переключателя режимов.

В зависимости от модели мультиметры могут измерять напряжение, силу тока, сопротивление, а также частоту, емкость, температуру и другие параметры. Ценовой диапазон тоже весьма широк.

Мультиметры используются в электронике, электромонтаже и ремонте бытовой техники. Ими проверяют исправность электрических цепей, диагностируют проблемы в оборудовании и тестируют компоненты. Многофункциональность – это главное преимущество таких приборов.

Дальномеры

Дальномер – это прибор для измерения расстояния до объектов. В зависимости от принципа работы различают лазерные, ультразвуковые и оптические модели. Лазерные отправляют световой импульс к объекту и измеряют время его возвращения, ультразвуковые работают по схожему принципу, но используют звуковые волны, а оптические применяют линзы и шкалы.

Дальномеры применяются в строительстве, геодезии и архитектуре. Они позволяют быстро и точно определять расстояния, что особенно полезно при разметке территорий, проектировании зданий и исследовательских работах. Современные модели могут также вычислять площади и объемы. Это делает их удобным инструментом для различных профессиональных задач.

Детекторы

Детекторы используются для обнаружения невидимых человеку явлений, свойств и веществ. В зависимости от назначения они бывают газовыми, радиационными, металлодетекторами и не только. Газовые детекторы фиксируют утечки опасных газов, радиационные измеряют уровень ионизирующего излучения, а металлодетекторы помогают находить металлические предметы.

Принцип работы детекторов зависит от их типа. Газовые анализируют состав воздуха с помощью сенсоров, радиационные – фиксируют количество радиоактивных частиц, а металлодетекторы используют магнитное поле для обнаружения металлов.

Детекторы находят применение в безопасности, экологии, медицине и промышленности. Они помогают предотвращать аварии, контролировать уровень загрязнения и обеспечивать должный уровень безопасности людей во время работы в различных сферах производства и не только.

Пирометры

Пирометр — это контрольно-измерительный прибор для измерения температуры на расстоянии без непосредственного контакта с объектом. Он используется там, где применение традиционных термометров затруднительно или невозможно, например, при очень высоких температурах.

Принцип работы пирометра основан на анализе инфракрасного излучения, исходящего от объекта. Устройство фиксирует тепловое излучение, преобразует его в электрический сигнал и отображает температуру на экране. Чем она выше, тем больше излучения фиксирует пирометр.

Приборы такого плана применяются в металлургии, энергетике и научных исследованиях. Они позволяют точно контролировать температуру расплавленных металлов, проверять тепловые утечки в зданиях и проводить диагностику оборудования. В медицине инфракрасные термометры используются для бесконтактного измерения температуры тела в целях безопасности.

Тестеры напряжения

Тестер напряжения – это устройство для проверки наличия электрического напряжения в сети или цепи. Он помогает быстро определить, есть ли ток в проводе, розетке или разъеме. Это делает его полезным инструментом как для электромонтажников, так и для обычных пользователей.

В отличие от мультиметра, который измеряет различные электрические параметры, тестер напряжения выполняет только одну задачу – поиск наличия напряжения. Он проще в работе, не требует настроек и сразу показывает результат с помощью световой или звуковой индикации.

Измерители LCR

Измеритель LCR – это прибор, который используется для измерения трех ключевых параметров электронных компонентов:

• L (индуктивность). Определяет способность катушки копить энергию в магнитном поле.
• C (емкость). Измеряет способность конденсатора накапливать электрический заряд.
• R (сопротивление). Показывает, как сильно элемент ограничивает прохождение тока.

Принцип работы измерителя LCR основан на подаче переменного сигнала на тестируемый элемент и анализе его отклика. Некоторые модели также измеряют добротность катушек индуктивности и эквивалентное последовательное сопротивление конденсаторов.

Измерители LCR используются в электронике и производстве компонентов. Они помогают проверять характеристики деталей перед их установкой в схемы, тестировать параметры радиодеталей и диагностировать неисправные элементы. В лабораториях и научных исследованиях такие приборы применяются с целью точного анализа электрических свойств.

Амперметры

Амперметр используется для измерения силы электрического тока в цепи. Он применяется в диагностике электросистем, определяет уровень нагрузки и помогает найти неисправности. В зависимости от конструкции и принципа работы амперметры бывают аналоговыми и цифровыми.

Аналоговые модели работают на основе магнитного поля, которое отклоняет стрелку на шкале прибора. Цифровые амперметры опираются на преобразование сигналов в числовые значения, которые в понятном человеку формате отображаются на экране.

Вольтметры

Вольтметр нужен для измерения электронапряжения в цепи. В отличие от тестеров, которые определяют только наличие напряжения, вольтметры показывают точное значение в вольтах. Это позволяет анализировать параметры сети и выявлять отклонения от нормы.

Принцип работы вольтметра основан на сравнении измеряемого напряжения с эталонным. Аналоговые модели используют отклонение стрелки, а цифровые преобразуют сигнал в числовое значение. Вольтметры могут быть предназначены для постоянного или переменного тока, а некоторые модели относятся к универсальным, так как работают с обоими видами напряжения.

Измерительные трансформаторы

Измерительный трансформатор предназначен для преобразования высокого напряжения или тока в более низкие значения, удобные для дальнейших измерений. Без них точное измерение параметров в мощных электрических установках было бы весьма сложным и опасным занятием.

Принцип работы измерительного трансформатора основан на электромагнитной индукции. Устройство снижает величину напряжения или тока, передавая его через обмотки с разным количеством витков. Это позволяет приборам фиксировать значения без риска повреждения.

Измерительные трансформаторы используются в энергетике, электрических подстанциях и промышленности. Они делают возможными безопасные измерения параметров сети, что важно для мониторинга и автоматизации коммерческих и промышленных электросистем.

Заключение

Конечно, мы рассмотрели не все виды приборов для измерения физических величин и свойств. Еще больше вариантов есть в каталоге компании «Анкрон». Здесь можно купить измерительные приборы для любых задач и быть уверенным в точности, долговечности и надежности устройств.
