Что означает маркировка IP на электрических приборах

Приобретая светильник, розетку или другой электротовар, следует обращать на значение показателя IP – Ingress Protection, что буквально означает «защита от проникновения». Это стандарт, согласно которому оборудование классифицируется по степени защиты от внешних факторов: воздействия влаги и проникновения внутрь корпуса твердых тел. Данное обозначение широко используется во многих странах для маркировки и описания защитных свойств различных видов электронных и электротехнических устройств.

Ключевые причины применения IP-маркировки

Почему степень защиты IP является столь необходимым техническим параметром? Рассмотрим основные доводы в пользу данного обозначения:

• Безопасность. Знание показателя IP необходимо для правильной и безопасной эксплуатации электрических/электронных устройств. Это гарантирует предотвращение поражения электрическим током, пожара и других рисков, связанных с попаданием пыли, воды или посторонних предметов внутрь оборудования.
• Надежность. Маркировка IP определяет, насколько устройство защищено от воздействия внешних факторов, что влияет на долговечность, бесперебойную работу изделия и устойчивость к повреждениям.
• Сфера применения. Знание IP-класса позволяет правильно подобрать оборудование для эксплуатации в конкретных условиях – будь то влажная среда, запыленное помещение, возможность погружения в воду, температурные перепады.

Что означают цифры

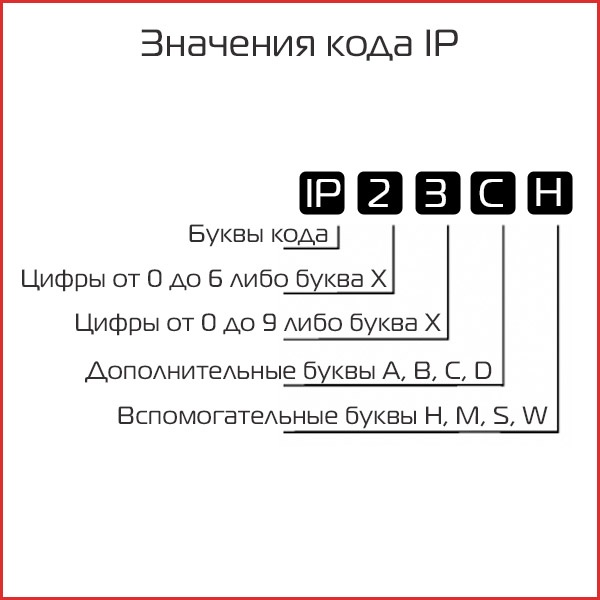

На этикетках электротоваров в числе технических параметров указывается числовое значение IP, состоящее из двух цифр:

1. Первое число указывает на степень защиты от проникновения внутрь устройства твердых тел – частиц пыли, песка, мелких метизов, инструмента или человеческого пальца.
2. Вторая цифра говорит об уровне влагозащиты прибора при контакте с жидкостями, водой и конденсатом.

Чем выше значение цифры в IP-маркировке, тем более надежно устройство защищено от внешних воздействий – будь то пыль, грязь или вода. Это важная техническая информация, которая показывает, где и в каких условиях можно безопасно использовать определенное электрическое оборудование. Например, обозначение IP67 говорит о том, что устройство полностью защищено от пыли (6) и может выдержать кратковременное погружение в воду глубиной до 1 метра (7).

Это интересно! В некоторых случаях вместо числового обозначения стоит символ X – это указывает на то, что испытания на защиту от пыли или воды не проводились.

Значения первой цифры

Предусмотрено 7 степеней защиты от внешнего воздействия пыли и твердых тел – от 0 до 6. Нулевое обозначение встречается нечасто. Как правило, такой маркировкой снабжены компоненты, интегрированные в электротехнические шкафы, либо являющиеся частью самостоятельного агрегата.

К примеру, в стиральной машине используется электромотор с нулевым показателем IP, поскольку он не нуждается в защите от проникновений. Наибольшее значение соответствует цифре 6, этот показатель свидетельствует о полной пыленепроницаемости оборудования.

Степень защиты (расшифровка) первого числа IP-маркировки нумеруется следующим образом:

0 – полное отсутствие любой защиты от пыли и контакта

1 – исключается возможность проникновения внутрь предметов размером более 50 мм

2 – препятствует проникновению части тела человека (например, пальца руки) и частиц более 12,5 мм

3 – защита от проникновения инструмента или метизов с резьбой, частиц с диаметром свыше 2,5 мм

4 – предохранение от мелких включений (частиц размером более 1 мм)

5 – пылезащита от мелкодисперсных фракций

6 – абсолютная пыленепроницаемость, полная герметичность

Бытовые электротехнические приборы (розетки, светильники, выключатели) обычно имеют маркировку IP 2Х. Более высокий класс в домашних условиях не требуется. Если же изделие устанавливается в помещении, где находятся дети, то в целях защиты рекомендуется использовать устройства с параметром не ниже IP4X.

Значения второй цифры

Этот параметр говорит о степени безопасности прибора при контакте с водой, паром, конденсатом. Предусмотрено 10 градаций – от 0 до 9. Цифры означают следующее:

0 – влагозащита отсутствует, такие приборы получили широкое распространение в быту

1 – защита от конденсата, скапливающегося над прибором, и от капель, падающих вертикально

2 – устройство выдержит капли дождя либо распыление воды под углом до 15 градусов

3 – допускается попадание дождевых капель под углом до 60 градусов

4 – выдержит сплошное обрызгивание, кроме водяных струй

5 – защита от кратковременного струйного обливания

6 – предохранит от струй под давлением

7 – возможно непродолжительное погружение на глубину до одного метра

8 – противостоит долговременному погружению под воду

9 – прибор рассчитан на контакт с горячей водой, поступающей под давлением

В квартирах и частных домах, а также нежилых сухих помещениях устанавливают розетки и другие электротехнические приборы с классом IP20. Влажные помещения, бани, сауны, ванные комнаты оснащают оборудованием с IP44. Если эксплуатация розетки или светильника предполагается под открытым небом, то следует использовать устройства с защитой IP не менее 54.

Дополнительные обозначения

Промышленные электроприборы и высоковольтное оборудование часто снабжают вспомогательной маркировкой-латиницей, уточняющей условия эксплуатации:

• А – предохраняет от случайного касания тыльной стороной кисти
• B – защищает от попадания пальца внутрь устройства
• C – преграждает доступ инструмента (отвертки) внутрь корпуса
• D – защищает от мелких и тонких изделий (например, от проволоки)

Иногда рядом с первой дополнительной литерой находится вторая латинская буква. Данное обозначение является важным для проведения разных работ. Вспомогательная маркировка степени защиты IP является дополнительным показателем. Он используется для более детального описания уровня защиты:

H – Высоковольтные установки. Данная маркировка указывает, что устройство предназначено для работы с высоким напряжением и имеет соответствующую степень защиты от поражения электрическим током.

M – Во время работы устройства (когда его подвижные компоненты находятся в движении) влага не сможет проникнуть внутрь корпуса.

S – Защита электрооборудования от влаги, когда его подвижные части находятся в неподвижном состоянии.

W – Устройство успешно прошло испытания на устойчивость к воздействию климатических факторов, механических нагрузок, а также специальных сред (например, загрязняющих веществ).

Сфера применения электроприборов с разными показателями IP

Каждое устройство должно эксплуатироваться в соответствии с классом IP. Чаще всего применяются следующие разновидности маркировки:

IP20 – для применения в обычных помещениях, где нет высокой влажности или агрессивных сред. Допускается присутствие частиц пыли, оседающих на поверхностях. К таким помещениям относятся жилые комнаты, общественные объекты, офисы, магазины, теплые сухие цеха. Маркировка IP20 характерна для большинства бытовой техники и электронного оборудования, осветительных приборов, встраиваемых электророзеток и выключателей.

IP44 – данная маркировка предполагает защиту от брызг воды, что делает устройства пригодными для использования в ванных комнатах, на кухнях (вдали от открытых источников воды) и на застекленных балконах. К электрооборудованию с классом IP44 относятся:

• Уличные светильники, фонари и прожекторы светодиодные
• Подсветка зданий, фасадов, ландшафта
• Настенные электрические водонагреватели
• Вытяжки, вентиляторы в ванных комнатах
• Электрические розетки и выключатели во влажных помещениях

IP54 – Устройства с этой степенью защиты могут применяться в более влажных и пыльных помещениях. Ими оснащают веранды, гаражи, дачные постройки и мастерские.

IP65 – Эта маркировка указывает на более высокую степень защиты от брызг и пыли, что позволяет использовать приборы близко к открытым источникам воды, на незастекленных балконах и в подвальных помещениях.

IP67 – Устройства с IP67 могут эксплуатироваться вне помещений, под открытым небом. Они способны выдерживать кратковременное погружение в воду.

IP68 – Максимальная степень защиты, предназначенная для использования электрооборудования под водой на определенной глубине и в течение заданного времени.

Правильный выбор степени защиты IP критически важен для обеспечения безопасной и надежной эксплуатации электрических приборов в различных условиях. Используя указанную в маркировке информацию, легко определить, в каких средах и условиях может применяться электрическое оборудование. Например, устройства с классом защиты IP54 подходят для эксплуатации на улице, так как они защищены от пыли и струй воды. Приборы с IP20 предназначены только для сухих помещений.

Маркировка IP позволяет оценить риски повреждения или выхода из строя электроприбора в конкретных условиях. Чем выше класс защиты, тем лучше электрооборудование защищено от неблагоприятных проявлений внешней среды.
