Что нужно знать о заземлении в квартире?

Многим людям приходилось сталкиваться с таким неприятным явлением, как удар током. Чтобы получить «бодрящий» разряд, вовсе не обязательно вставлять спицу в розетку или пытаться починить выключатель, предварительно не обесточив сеть. Иногда для этого достаточно прикоснуться влажной рукой к металлическому корпусу холодильника или стиральной машинки. Удар может быть не слишком сильным, но опасным – особенно если человек при этом стоит на мокром полу.

Почему бытовая техника «кусается», даже несмотря на наличие вилки с тремя контактами? Причиной этого явления всегда становится нарушение изоляции, в результате которого происходит утечка тока на корпус. Многие бытовые агрегаты имеют встроенный сетевой фильтр, который оберегает технику от резких скачков напряжения. В идеале опасный потенциал должен «утечь» по третьему (заземляющему) контакту. Но этого не происходит, если в электропроводке квартиры не предусмотрено заземление.

Какие места в квартире самые опасные

Любой электрик скажет, что это «влажные» технические зоны – ванная комната и кухня. Именно здесь максимально высок риск получить серьезную электротравму. Влажный пол, металлические корпуса бытовых приборов и даже конденсат на стенах могут служить проводниками электричества. Поэтому в случае резкого скачка напряжения в сети и «пробоя» электропроводки родная кухня или ванная становятся почти столь же опасными, как трансформаторная будка.

Неисправные розетки и выключатели тоже могут представлять угрозу. При отсутствии заземления (в случае повреждения изоляции), их металлические части могут оказаться под напряжением. Это нередко приводит к поражению электрическим током. Разумеется, если в сети нет дифавтомата, способного своевременно обесточить цепь.

Даже струя из-под крана в некоторых случаях может проводить слабый разряд. Это явление сопровождается неприятным ощущением покалывания. Ток проводят металлические трубы отопления и водоснабжения. Если они не заземлены, то могут стать опасными при повреждении изоляции электропроводки (например, стиральной машины или отопительного котла) или при ударе молнии.

Назначение и принцип действия заземления

Защитная система имеет относительно простую конструкцию, она состоит из заземляющей шины, металлической рамки-контура и разводки проводов. Несколько штырей заглубляют в грунт возле здания и соединяют между собой при помощи металлических полос. К раме подходит медная магистраль, которая объединяет контур с распределительным щитком.

Правильно спроектированное заземление отводит опасный потенциал (избыток энергии в результате скачка напряжения в сети) в почву. Система выполняет несколько функций:

• Защита человека или животных от удара электротоком
• Предотвращение поломки электрооборудования вследствие воздействия опасного напряжения
• Уменьшение высокочастотного электромагнитного излучения
• Сокращение выброса помех в электрическую сеть
• Минимизация разницы потенциалов между разными участками системы
• Повышение надежности электроснабжения, стабилизация напряжения в сети
• Отвод высоковольтных импульсных токов – следствие удара молнии
• Предотвращение скопления заряда статического электричества

Принцип действия системы основан на том факте, что человеческая кожа обладает более высоким сопротивлением, чем медный или алюминиевый проводник. Электрический ток (как и вода) всегда идет по пути наименьшего сопротивления. Соответственно, импульс предпочтет уйти в землю по специально организованной для него магистрали. Человек может даже не почувствовать разряд.

Как организовать заземление в квартире – основные способы

Как правило, любую задачу можно решить несколькими путями, и безопасная прокладка электросети не является исключением. Человеку, размышляющему как сделать заземление, следует знать, что существует три основных метода:

1. Разместить УЗО или дифавтомат в распределительном щитке
2. Проложить заземление в кабеле
3. Сделать собственный контур

Каждый способ обладает характерными особенностями, но все они преследуют одну цель – защитить жильцов и оборудование от нештатных ситуаций. Прежде всего, речь идет о нейтрализации угрозы жизни или здоровью человека.

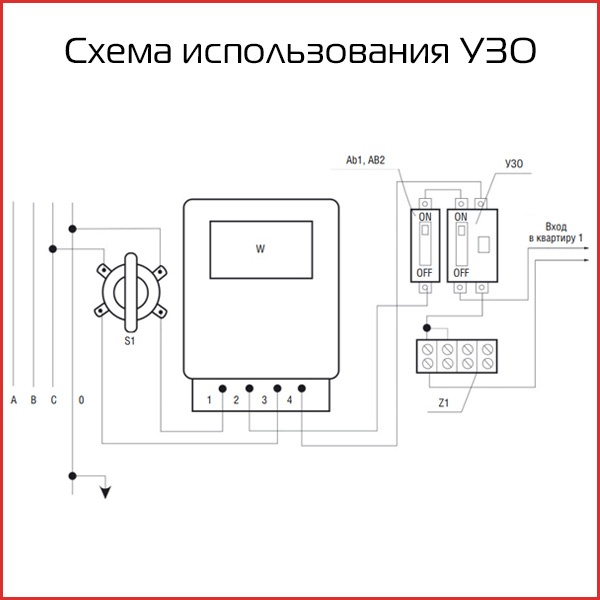

Применение УЗО или дифавтомата

Требования ПУЭ предполагают наличие заземления в многоквартирных домах. Однако далеко не все здания отвечают этому критерию. Например, дома старого фонда не подключены к заземлению. Что можно сделать в этом случае? В такой ситуации выручат специальные приборы – дифавтомат или УЗО. В отличие от обычного автомата, они способны распознать утечку буквально за 20-30 миллисекунд и сразу же обесточить сеть, что предотвращает электротравму.

При необходимости можно спроектировать несколько электроцепей (например, одну для осветительных приборов, вторую – для мощных потребителей). В данном случае нагруженные участки можно защитить с помощью УЗО, тогда как для остальных цепей достаточно обычных автоматов.

Что такое заземление в кабеле

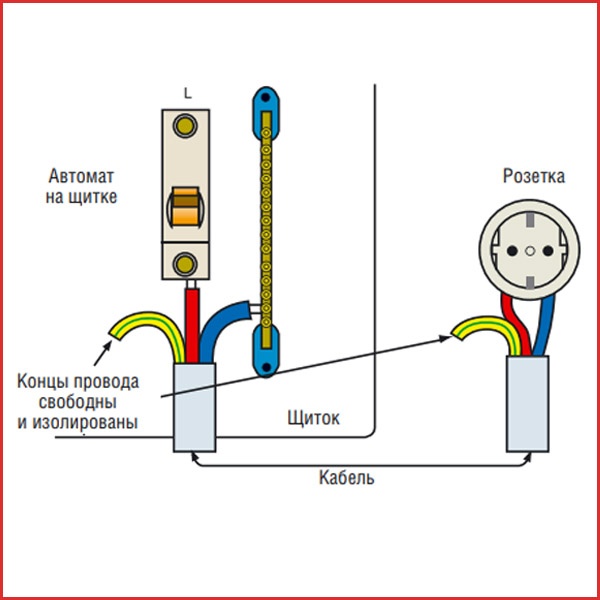

Старые бытовые приборы и электроустановочные изделия (выключатели, розетки) имели двухжильную проводку. Два контакта «ноль» и «фаза» необходимы для работы в бытовой сети 220 Вольт. В проводке более современных домов предусмотрен третий провод «земля», который обычно имеет желто-зеленую оплетку. Проводник соединяется с общедомовым контуром, который, в свою очередь, подключается к вводному щитку – на лестничной площадке либо на входе в квартиру.

В некоторых домах, построенных в 90-е годы, предусмотрен контур заземления, но при этом на квартиры может быть разведена двухжильная проводка. В данном случае ее потребуется заменить – эту работу лучше всего доверить профессиональному электрику, имеющему соответствующие допуски.

Изготовление собственного контура

Теоретически владелец квартиры может изготовить систему заземления своими руками – как это делают некоторые хозяева частных коттеджей. Но нужно принимать во внимание, что такая процедура будет считаться вмешательством в домовую энергосеть. Соответственно, потребуется получить разрешение от управляющей компании, в ведении которой находится объект. Без согласования конструктивные изменения вносить запрещено, лучше ограничиться установкой дифавтомата.

Заземление бытовой техники на электрощитке

В многоквартирных домах новой формации защитный проводник напрямую соединен с электрощитком. Поэтому перед подключением сплит-системы или водонагревателя достаточно удостовериться в том, что заземление корректно функционирует. Для этих целей можно использовать тестер розеток, который подключают к сети по типу обыкновенной вилки. Прибор отобразит напряжение, а также все выявленные неисправности.

Следует отметить, что в заземлении нуждаются не все находящееся в квартире электрооборудование. К примеру, осветительные приборы, расположенные в сухих комнатах, можно подключить к обыкновенной двухжильной электросети. Энергоемкое оборудование (посудомоечные машины, сплит-системы), как и электроприборы для ванной комнаты или кухни, рекомендуется заземлять.

Так делать нельзя – частые ошибки новичков

1. Подключение электротехнического изделия с игнорированием третьего контакта. Если у розетки такого типа подключить только «ноль» и «фазу», то заземление работать не будет. Соответственно, в случае пробоя и скачка напряжения человека может ударить током.

2. Подсоединение защитного проводника к заземлителю, не предназначенному для этих целей (например, к водопроводной трубе). Такое подключение заземления может работать ненадежно – в системе не исключены вставки из диэлектрических материалов. С течением времени труба может заржаветь, что тоже ухудшает проводимость. И, самое главное, – создается риск получения электротравмы соседями, которые могут случайно коснуться трубы в момент утечки тока.

3. Неопытный человек может соединить трехжильным кабелем все находящиеся в квартире электроприборы, но при этом забыть подключить третий провод к щитку (подсоединив только «ноль» и «фазу»). Такая ситуация даже опаснее, чем просто отсутствующее заземление. Потребители объединяются в общую цепь, но они не имеют защиты. Если корпус одного прибора окажется под напряжением вследствие пробоя изоляции, то все остальное включенное в сеть оборудование тоже станет бить током.

4. Случайное объединение проводов «ноль» и «земля». Эта ошибка не только создает «зануление» вместо заземления, но и провоцирует риск поражения током в момент подключения вилки в розетку.

5. Использование одного проводника для заземления сразу нескольких устройств. В идеале каждый электроприбор должен располагать собственной линией. Как минимум, ими необходимо обеспечить крупную бытовую технику, дорогостоящие телевизоры и компьютеры. В противном случае если общий заземляющий кабель повредится или перегорит, то без защиты останется сразу несколько устройств.
